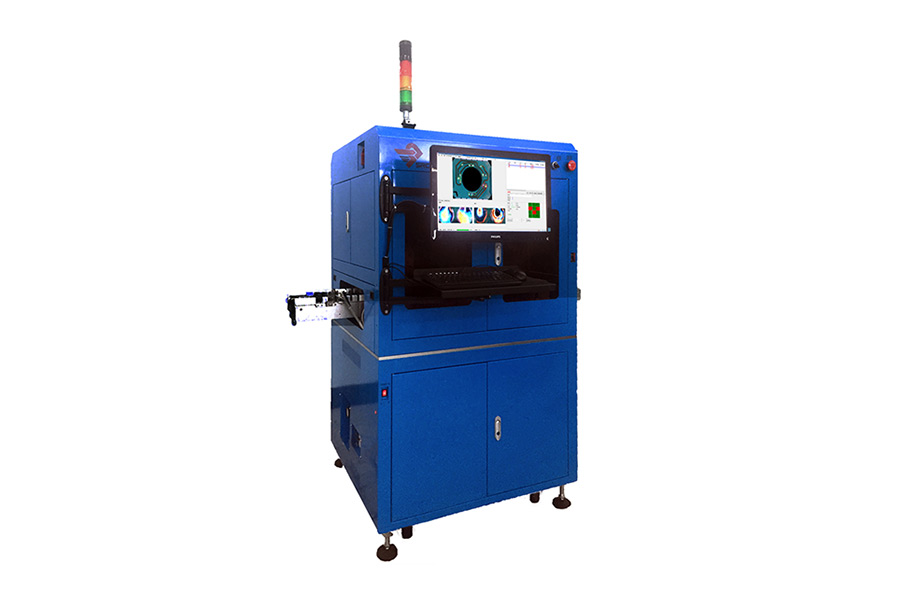

焊點檢測儀
產品介紹
一、設備用途
此設備用于電路板（12拼版/6拼版）焊點焊接質量檢測
二、設備功能
1、設備可實現在線傳遞（需要和前后工序合理對接）、軌道寬度和相機可根據客戶產品進行調節，具備自動接收、傳輸、定 位功能
2、設備能根據客戶的故障判定標準具備識別、檢測、判定和故障件標注功能。
3、設備滿足各尺寸規格PCB板間相互切換，切換時間≤5分鐘。
三、工作流程：
1、待初始化過程結束后，產品開始流經設備。當運動到到位光電后。
2、此時所有光源打開，GOI軟件讀取到位信號后，開始等待測試。
3、產品繼續向前運動，當運動到拍照光電位置。PLC觸發相機進行拍照。
4、拍照結束以后，GOI從相機中讀取圖片并開始處理。
5、當處理完成以后，在產品到達NG工位光電以前下發GOOD/NG結果。
6、此時光源延時時間到，關閉光源。
7、當產品運動到NG工位光電位置，如果為NG，機械臂啟動，將NG品抓走；如果為GOOD,則繼續向下游運動。
四、設備尺寸
L900*W800*H1250
