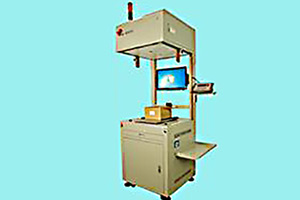

一、基本介紹
手機整機裝箱完畢后，每個包裝箱內有10只手機盒，在每個手機盒的側面有一個條碼，通過相機拍照，將所有的條碼識別出來，并通過串口讀取整箱的重量，將整箱重量和10個條碼上傳到MES系統。
二、技術參數
|
序號 |
項目 |
指標 |
備注 |
|
1 |
設備質量 |
200KG |
|
|
2 |
操作方式 |
站式操作 |
|
|
3 |
設備尺寸 |
L688*W650*H1960mm |
|
|
4 |
相機1 |
品牌/1400W/12mm |
390*290（mm）/540mm |
|
5 |
被測品尺寸1 |
370*245*247 |
三種規格 |
|
6 |
被測品尺寸2 |
360*263*339 |
|
|
7 |
被測品尺寸3 |
370*243*275 |
|
|
8 |
光源尺寸 |
600*600平面光源 |
中間開相機孔 |
|
9 |
電子秤載重范圍 |
0-30KG |
|
|
10 |
電子秤精度 |
1g |
|
|
11 |
打印機大小 |
L500*W260*H380（mm） |
|
|
12 |
工作臺面 |
850mm |
可以上調 |
|
13 |
識別條碼 |
一維條碼 |
長度5cm左右 |
三、使用說明
1. 打開設備電源，打開GOI軟件，調節好光源進入待檢測的狀態。
2. 待設備裝箱完成以后，人工將待測品放置到設備載具上。
3. 按下測試按鍵，進行稱重檢測與視覺表面檢測。
4. 若處理結果為NG,喇叭報警，人工拿走待測品或者重新測試。
5. 若處理結果為GOOD ,系統會(huì )自動輸出條碼及重量到MES系統，然后打印機打印條碼信息。
6. 人工粘貼條碼到紙箱。待粘貼完成以后，重新將產品放置到設備載具上，按下“對比按鍵”判斷是否正確。
7. 若正確，則檢測完成。
