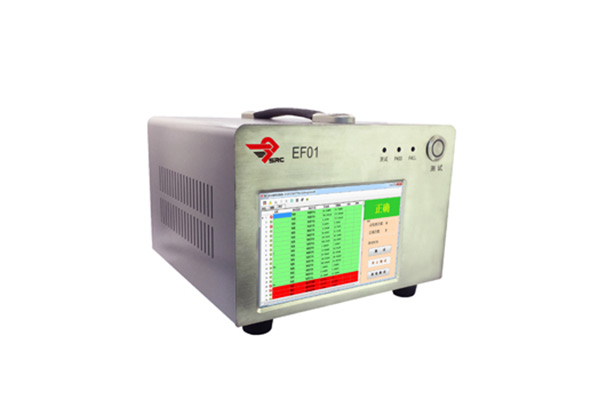

一、系統簡介
1、主控板技術指標
1）通道數：8路通道，任意2通道切換，電阻和電壓測量共用模擬總線。
2）直流特性：
A、輸入阻抗：10MΩ
輸入保護：600V。
B、電壓范圍：
直流電壓：-400~+400V 精度1%
直流電流：
1uA~100uA 精度 5%
100uA~1A 精度 3%
3）交流特性：
A、輸入阻抗：1MΩ
輸入保護：380V
B、交流電壓有效值：0-220V ，波峰因子< 3,頻率5hz - 1kHz 精度 3%
交流電流有效值：
1uA~100uA 精度 5%
100uA~1A 精度 3%
4）頻率采集
A、頻率范圍：
2Hz~10KHz 電壓0 - 220V，精度 2‰
10k~4MHz 電壓0 - 30V， 精度 2‰
5）電阻采集(恒壓測量)
1Ω~1MΩ 精度3%
1MΩ~10MΩ 精度5%
2、通道切換板技術指標,
1）通道數：24通道，可作為主控板的通道擴展，也可以作為單獨采集的通道使用。
2）電壓采集
A、電壓范圍：-300~+300V 精度1%
3）頻率采集
A、頻率范圍：2HZ~1kHZ 精度2‰
3、程控電源板技術指標
1）路數：2路 可輸出恒流或恒壓
2）電壓范圍：1.5-28V 步進值0.01V 精度1%
3）具有過電流保護，恒流100mA~1.5A，精度1mA限流值可設定。
4、正負控輸入輸出板技術指標
1）路數：16路輸出正負端電壓（每8路是一組）
16路輸入數字量信號（兼容1.8~30v電壓）。
2）電壓電流：輸入限流最大30V 限流10毫安
輸出限流最大30V（可外部提供電壓1.8~30v） 限流350毫安
5、開關量輸出板技術指標
1）路數：24路
2）過流能力：2A
三、功能及特點
1、電路板功能測試系統，能測試電阻、電壓、電流、頻率、數字IO等。
2、能提供30V以?xún)鹊某炭仉娫?，正負控輸入輸出、開關量輸出功能。
3、主控板及各功能板塊均采用STM32芯片，運行速度快，測試穩定。
4、采用Pad作為顯示屏幕，顯示屏幕大，操控簡單。采用Windows系統，更符合大多數人的操控習慣，且可以實現Windows下的所有操作，功能強大。上位機軟件運行在Windows系統下，功能的修改和增加都十分方便。
5、即可作為嵌入式使用，又可以作為連線式使用，可以根據實際使用情況分別使用。
6、可外接串口儀表設備，用串口控制其他儀表進行協同測試,方便系統的擴展。
7、編程、測試界面分離。編程界面提供測試文件的創(chuàng )建，測試界面負責測試工作。防止測試程序被隨意改動，使數據安全可靠。而下載到EPROM后，測試數據只能讀取到上位機更改，數據更安全。
8、采用表格式編程界面（類似操作現場使用的檢驗工藝文件格式），方便測試步的創(chuàng )建，并可以隨意調整測試步的順序，任意組合測試時序及邏輯關系。
9、通用化設計。軟硬件設計時，充分考慮到通用性。只要在測試儀所配置硬件的功能指標范圍內，客戶可方便更換不同待測產品，只須更換相應的測試工裝夾具，并配置不同的測試文件，即可進行測試。
10、有自動全項測試和手動選擇單步測試能力，有單步循環測試能力，方便工程師調試被測板。
11、當被測電路板的指定缺陷（例如，電源短路）出現時，系統會(huì )自動停止測試，以便保護被測板和測試系統，防止故障擴大。
12、調試時即可用通過觸摸屏進行操作Pad，也可以通過USB HUB連接USB鍵盤鼠標對Pad進行操作，方便調試和數據的修改。
五、面向客戶群
1、可以面向工裝夾具生產加工商。工裝夾具生產加工商接訂單時，有些客戶會(huì )有簡單的功能測試需求，可以賣給他們板卡。
2、比較小型且產量較大的電路板生產廠家。小型的電路板一般要測試的功能比較簡單，產量較大需求的功能測試設備就較多，對價格的要求就比較高。這種類型的客戶可以用低價格賣多臺設備。
3、不需要高電壓、大功率供電，除串口通信外無其它類型的通信，測試電壓、電流、電阻、頻率。這種類型的電路板大部分都可以進行測試。如需要通訊測試的，可以擴展通訊測試。
